四星电子出品的10BASE-T1L单对以太网（SPE）和Ethernet-APL通用介质转化器评价板DP83TD510E-EVM-APL，将单对以太网和Ethernet-APL运用融为一体，完成单对以太网和Ethernet-APL到规范以太网之间双向数据通明传输。该产品具有1个10Mbit/s规范以太网口（选用RJ45衔接器），1个契合IEEE802.3cg-2019，10Base-T1L规范的10Mbit/s单对以太网（Ethernet-APL）接口（选用5.08-3Pin插拔式接线端子），支撑数据线供电（PoDL），即可作为供电端（PSE），又可作为受电端（PD），单对以太网口运用一对双绞线全双工传输数据和电力，最大传输间隔1000米。9～60VDC超宽作业电源电压支撑SPE和Ethernet-APL（下面简称APL）规则的各种PoDL电压和功率等级。一起板上预留RMII、MDC、MDIO等插针接口，便利用户衔接MCU进行二次开发。

  DP83TD510E-EVM-APL作为单对以太网到规范以太网介质转化器：

  电源电压为12VDC，支撑PoDL功率等级A和C，PoDL输出功率≥1.1W。

  电源电压为48VDC，支撑PoDL功率等级3和4，PoDL输出上限功率92W。

  四星电子DP83TD510E-EVM-APL介质转化器评价板，在9～60VDC超宽作业电源电压规模内，依据下流所衔接的SPE（或APL）受电设备（PD设备）的不同，而挑选其不同的电源电压。其SPE口（APL口）输出的PoDL电源电压等于本产品输入的作业电源电压。SPE口（APL口）输出的PoDL电源功率等于本产品输入的作业电源功率（一般考虑需添加40%以上富余量）。

  本产品的PoDL供电没有PD检测和功率分级（SCCP）进程，选用拨码开关来敞开和封闭SPE口（APL口）的数据线供电（PoDL），上电后即开端经过SPE（APL）电缆给终端受电设备（PD）供电，因而用户需承认终端受电设备是支撑数据线供电的设备，且终端设备的PoDL电压与本产品接入的作业电源电压相同。封闭PoDL供电则无需考虑这些问题。

  四星电子单对以太网和APL介质转化器评价板DP83TD510E-EVM-APL基本参数

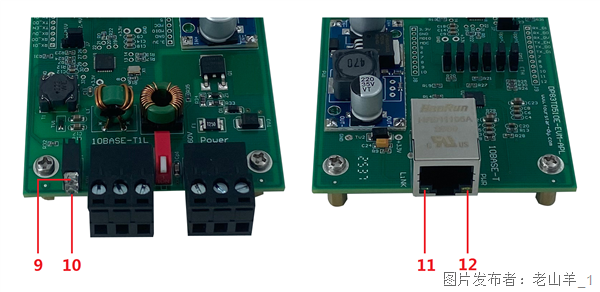

  网口具有 MDI/MDI-X 主动跳线功用，可主动习惯直通网线和穿插网线。

  不运用PoDL供电时功率不大于1W，运用PoDL供电时功率为受电设备功率再加40%以上的富余量。

  网口与SPE（APL）口之间阻隔，网口与电源端口阻隔，阻隔电压1500VDC。SPE（APL）端口和输入作业电源端口之间没有电阻隔（公共PoDL电压）。

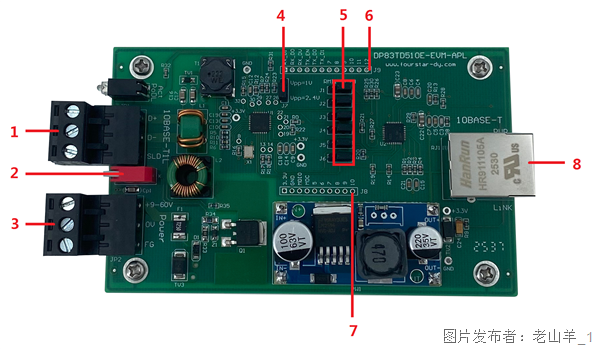

  2、PoDL数据线供电拨码开关K：该拨码开关设置PoDL供电的敞开与封闭。拨码开关按箭头方向往下拨为ON，SPE（APL）口敞开PoDL供电，一起PoDL指示灯点亮，此刻SPE（APL）电缆一起传输数据和电力，其输出的数据线电压便是本产品输入的电源电压；向上拨为OFF，SPE（APL）口封闭PoDL供电，一起PoDL指示灯平息，此刻的SPE（APL）口只传输数据，没有电源供出。

  Ø 作为Ethernet-APL到规范以太网介质转化器（相当于单口APL现场交流机）：

  电源电压为9V～15VDC（标称值12VDC），这时的APL口作为分支（Spur），支撑PoDL功率等级A和C，APL口的PoDL输出功率≥1.1W。

  Ø 作为Ethernet-APL到规范以太网介质转化器（相当于单口APL电源交流机）：

  电源电压为45V～50VDC（标称值48VDC），这时的APL口作为干线（Trunk），支撑PoDL功率等级3和4，APL口的PoDL输出上限功率为92W。

  特别阐明：设置敞开PoDL供电时，假如本产品接入的电源电压为54V，则牢记不要用SPE（APL）电缆衔接24V及以下电压的终端受电设备，不然或许损坏终端受电设备。

  敞开PoDL供电时本产品所需作业电源的功率，应大于SPE（APL）终端受电设备的功率再加40%以上的富余量，本产品SPE（APL）口的PoDL输出功率最高可达92W。假如不运用PoDL供电，则本产品的功耗不大于1瓦。

  当然，假如不敞开运用PoDL供电，本产品对作业电源电压的巨细没什么要求，其规模在9～60DC之间都可以。

  4、SPE（APL）输出信号峰峰值设置跳线帽：可设置信号峰峰值Vpp=2.4V或Vpp=1.0V。

  跳线帽悉数插在ETH方位（出厂默认设置）时，连通规范以太网芯片U2，这时评价板作为单对以太网或Ethernet-APL到规范以太网的介质转化器。

  跳线帽悉数插在RMII方位时，断开规范以太网芯片U2，将单对以太网芯片U1的RMII信号衔接到排针插孔J9，便利用户衔接MCU进行二次开发。

  在单对以太网芯片U1周围有一些带编号的焊盘，这些焊盘是衔接到U1的对应引脚上，编号便是U1的引脚号，便利用户将U1的引脚用飞线的备用插针孔上。

  本产品的PoDL供电没有PD检测和功率分级（SCCP）进程，当PoDL开关为ON时，上电后即开端经过SPE电缆给终端受电设备供电，因而用户需承认终端受电设备是支撑PoDL供电的设备，且终端设备的作业电源电压与本产品接入的作业电源电压相同。假如不敞开PoDL供电则无需考虑这些问题。

  不敞开运用PoDL供电时，对SPE（APL）双绞线电缆的截面积没什么要求，一般会用AWG22（截面积约0.3mm2）的双绞线米。

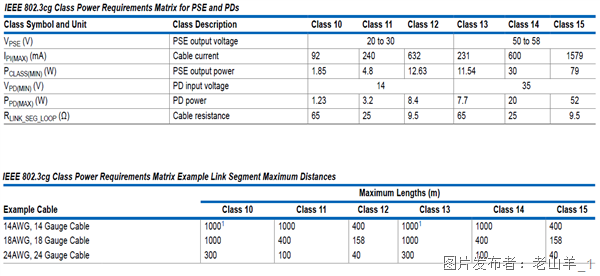

  敞开运用PoDL供电时，由于SPE（APL）电缆中流过功率电流，会在电缆上发生必定的压降，功率越大压降越大，电缆电阻越大压降越大，所以在不同受电设备PD的功率等级下，电缆的截面积决议了最大传输间隔，参阅下表IEEE802.3cg规范。

  四星电子设计的这款DP83TD510E-EVM-APL评价板，即可作为供电设备PSE给双绞线供给电力，又可做为受电设备PD从双绞线获取电力。

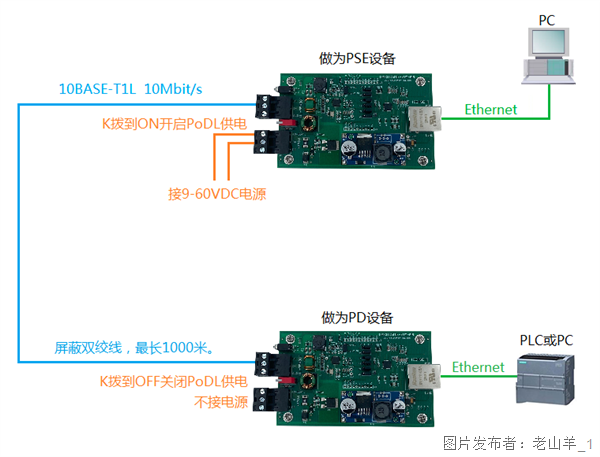

  如下图所示，上面的评价板做为PSE，接入9-60VDC之间恣意电压的作业电源，将拨码开关K拨到ON敞开PoDL供电。下面的评价板做为PD，无需接电源，从双绞线获取电力，拨码开关K拨到OFF或ON均可（由于没有接作业电源），一般拨到OFF方位。用户可将两块评价板的网口衔接到你的任何网口设备做测验，如PC、PLC、交流机等。

  四星电子DP83TD510E-EVM-APL评价板是一种物理层的介质转化器，完成单对以太网与规范以太网之间数据双向通明转化，支撑一切工业以太网上层协议，如PROFINET、MODBUS TCP/IP、Ethernet/IP、CC-Link IE、POWERLINK 等，在这些上层协议的网络软件拓扑组态装备时，不需作为通讯设备参加组态装备，只需将其视为一根电缆即可，通明形式的交流机也不需要IP地址。

  作为单对以太网介质转化器运用时，依据IEEE802.3cg规范，数据线供电（PoDL）有以下二种供电电压等级，需确保本产品接入的作业电源电压与用户的受电设备（PD）的电压相符：

  作为Ethernet-APL到规范以太网介质转化器（相当于单口APL现场交流机）：

  本产品作为Ethernet-APL到规范以太网介质转化器，相当于带辅佐电源供电的单口APL现场交流机，其APL为分支（Spur）接口，点对点衔接现场的APL设备（外表、传感器、执行器等），这时本产品的作业电源电压为12VDC（规模9V～15VDC），支撑PoDL功率等级A和C，APL接口的PoDL输出功率≥1.1W。上行规范网口衔接各种控制器、交流机、PLC、DCS、电脑等。非常便利用于APL设备调试。

  DP83TD510E-EVM-APL评价板作为单口APL现场交流机时的端口类型为：SPCX（S：APL分支；P：供电端口；4：15V DC/1.11W；X：非风险区域/风险区域非本质安全。）。
