【产品】最大可提供6A输出电流的BD95500MUV降压型开关稳压器高低侧FET导通电阻均为50m

来源：大鱼游戏官网发布时间：2025-11-22 16:09:20

罗姆(ROHM)株式会社是全球最知名的半导体厂商之一，创立于1958年，总部在日本京都市。历经半个多世纪的发展，罗姆的生产、销售、研发网络遍及世界各地。为了迅速且准确应对逐步扩大的中国市场的需求，在中国构建了与罗姆日本同样的集开发、生产、销售于一体的一条龙体制。罗姆的开关稳压器系列新产品，阵容丰富且应用广泛。从FET内置型（降压型/升压型/升降压型）、FET外置型（降压型/升压型/升降压型）、单通道型到系统电源型产品，皆有提供。

BD95500MUV是ROHM推出的单通道宽电压输入的降压型开关稳压器。其最大能够给大家提供6A的输出电流，能够输出极低的输出电压，内部集成NMOS功率晶体管，采用简单轻负载模式，使得其在轻负载时也具有高能效特性，同时采用ROHM独创的H3Reg™控制模式，可以在一定程度上完成业界最快的瞬态响应特性。BD95500MUV降压型开关稳压器还具有内置软启动功能、工作频率可调整、带延时功能的短路保护电路、过压保护和P.OK指示等多种特性。

BD95500MUV降压型开关稳压器具有3.0V-20V超宽的输入电压范围，输出电压在0.7V-5.0V范围内可设置。输出电流最大能够给大家提供6A，具有超强的驱动能力。其高侧和低侧FET导通电阻典型值均为50mΩ，待机电流典型值为0μA。其VCC电压偏置电流典型值为1.2mA，VIN偏置电流典型值为100μA。BD95500MUV降压型开关稳压器的参考电压典型值为2.5V，欠压保护的阈值电压及迟滞电压典型值分别为4.3V和160mV。H3Reg™开启时间典型值为500ns。

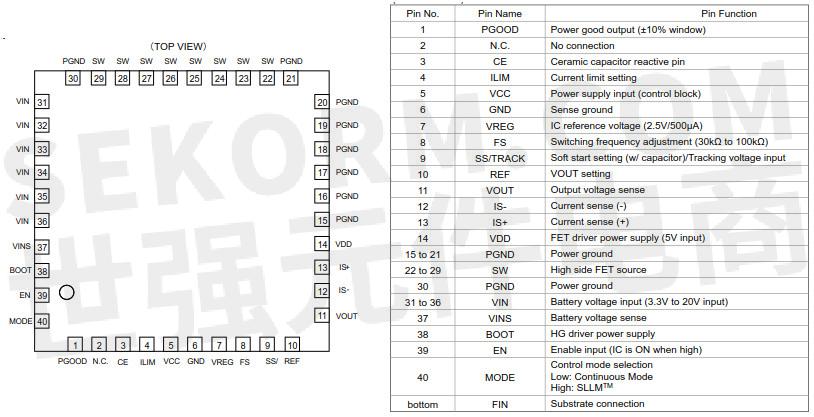

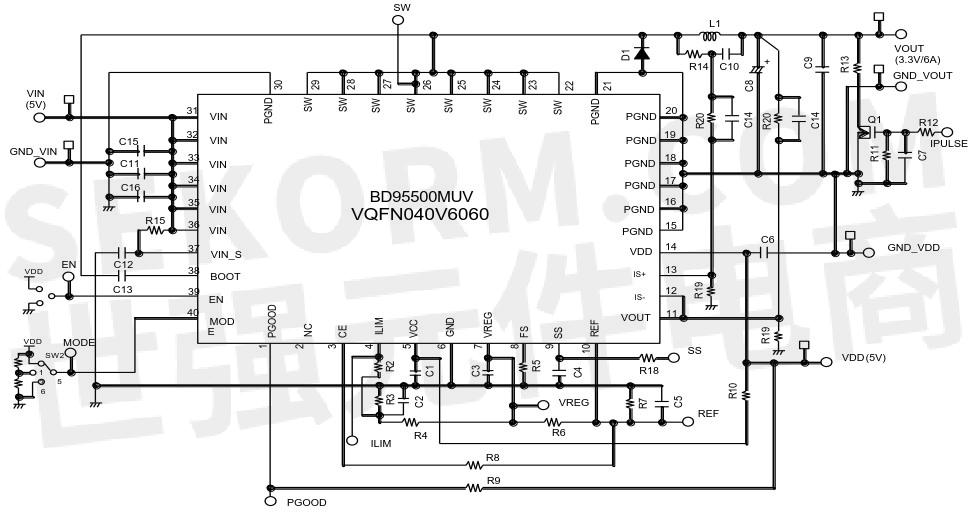

BD95500MUV降压型开关稳压器的工作时候的温度范围是-10°C-+100°C，其存储温度范围是-55°C-+150°C，结温最高允许温度为150℃。BD95500MUV降压型开关稳压器采用VQFN040V6060封装，尺寸大小为6.00mmx6.00mmx1.00mm，其引脚图如图2所示。图3为其3.3V输出电压典型应用电路图。

BD95500MUV降压型开关稳压器的输出电压通过两个外置电阻设置，其设置原理图和输出电压计算公式如图4所示，其中REF的值也一定要通过外置电阻来设置，其设置原理图及计算公式如图5所示。其中VREG电压值为2.5V。例如典型应用电路图3中，REF设置电阻值R6和R7的电阻值分别为100K和150K，对应设置公式，可以计算出REF=150/(150+100)*2.5V=1.5V，而典型应用图中输出电压设置电阻R19和R20的阻值分别为10K和12K，从而能够计算出输出电压VOUT=(10+12)/10*1.5V=3.3V。
